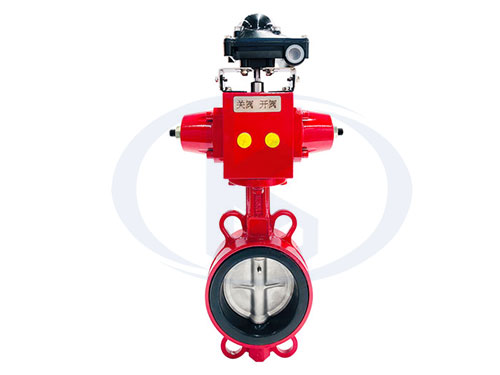

液動蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式分為較密封型和硬密封型兩種。液動軟密封蝶閥一般采用橡膠環密封,液動硬密封蝶閥通常采用金屬環密封,按連接型式分為法蘭連接和對夾式連接,按傳動方式分為手動、齒輪傳動、氣動、液動和電動幾種。
對于液動蝶閥種類繁多,以及在特殊工況中,對應使用的液動蝶閥產品也是不一樣的,所以對于這類的液動閥門,應當與工程師另行選型!江蘇布魯克告訴大家,液動蝶閥按常見的種類及分類可分為以下幾種形式:
一、按結構形式分類
1、液動中心密封蝶閥
2、液動單偏心密封蝶閥
3、液動雙偏心密封蝶閥
4、液動三偏心密封蝶閥
二、按鏈接方式分類
1、對夾式液動蝶閥
2、法蘭式液動蝶閥
3、支耳式液動蝶閥
4、焊接式液動蝶閥
三、按工作溫度分類
1、高溫。t>450℃的液動蝶閥。
2、中溫蝶閥。120℃<t<450 ℃的液動蝶閥。
3、常溫蝶閥。一40℃<t<120 ℃的液動蝶閥。
4、低溫蝶閥。一10℃<t<一40 ℃的液動蝶閥。
四、按密封面材質分類
1、金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
2、軟密封蝶閥。密封副由非金屬軟質材料對非金屬軟質材料構成,密封副由金屬硬質材料對非金屬軟質材料構成。
五、按工作壓力分類
1、液動真空蝶閥,工作壓力低于標堆大氣壓的蝶閥。
2、液動低壓蝶閥,公稱壓力PN<1.6MPa的蝶閥。
3、液動中壓蝶閥,公稱壓力PN為2.5--6.4MPa的蝶閥。
4、液動高壓蝶閥,公稱壓力PN為10。0--80.0MPa的蝶閥。
5、液動超高壓蝶閥,公稱壓力PN>100MPa的蝶閥。
六、按密封形式分類
1、充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生。
2、自動密封蝶閥。密封比壓由介質壓力自動產生。
3、強制密封蝶閥。彈性密封蝶閥:密封比壓由關閉時閥板擠壓閥座,閥座或閥板的彈性產生。外加轉矩密封蝶閥:密封比壓由外加于液動閥門軸上的轉矩產生。
