液動法蘭球閥是一種轉角90°旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用FDQ液動執行器，外形尺寸小，輸出扭矩大，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

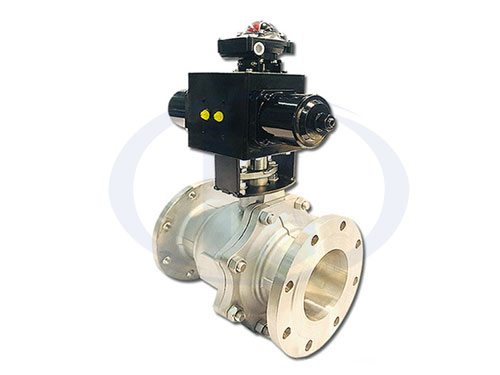

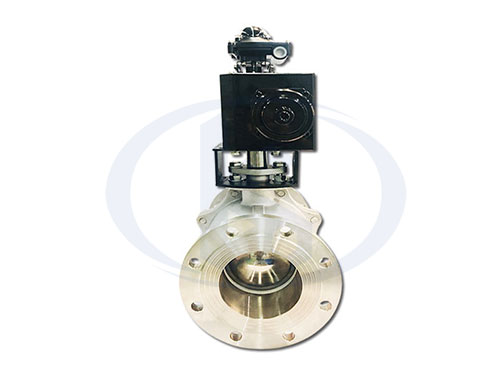

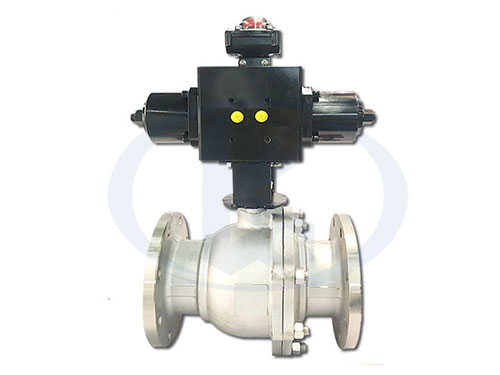

【產品展示】

【產品參數】

液動法蘭球閥執行器配置表

規格		執行器參考配置
mm	in	PN16	PN25	PN40	PN63	PN100
DN15	1/2”	FDQ-40	FDQ-40	FDQ-40	FDQ-40	FDQ-40
DN20	3/4”
DN25	1”
DN32	1 1/4”
DN40	1 1/2”
DN50	2”
DN65	2 1/2”					FDQ-50
DN80	3”					FDQ-50
DN100	4”				FDQ-50	FDQ-63
DN125	5”		FDQ-50	FDQ-50	FDQ-63	FDQ-63
DN150	6”	FDQ-50	FDQ-50	FDQ-50	FDQ-63	FDQ-80
DN200	8”	FDQ-50	FDQ-63	FDQ-63	FDQ-80	FDQ-80

【性能特點】

1、流體阻力小，球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸軸承減少閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長。

【外形尺寸】

PN16規格外形尺寸圖

mm	in	φD1	φD2	φD3	φD4	N	φD5	L	L1	L2	L3	H1	H2	B
DN15	1/2”	95	65	15	46	4	14	130	14	2	290	48	110	115
DN20	3/4”	105	75	20	56			130	16			53
DN25	1”	115	85	25	65			140	16			63.5
DN32	1 1/4”	140	100	32	76			165	18			72
DN40	1 1/2”	150	110	40	84			165	18			77
DN50	2”	165	125	50	99			203	20			85
DN65	2 1/2”	185	145	65	118			222				106
DN80	3”	200	160	80	132	8	18	241				121
DN100	4”	220	180	100	156			280	22			143
DN125	5”	250	210	125	184			325	22			183
DN150	6”	285	240	150	211		22	350	24		350	201	115	145
DN200	8”	340	295	200	266	12	22	400	24		350	252	115	145

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的液動法蘭球閥產品，歡迎前來咨詢報價。
