深海電液三通球閥采用三通球閥+智能型角行程電液執行器置于水下管道上，設備電機、液壓泵、集成閥組等元件，僅通過電纜即可對閥門開度進行控制。閥門材質采用316L不銹鋼，深海電液執行器外殼為316L不銹鋼，齒輪齒條為雙相不銹鋼2507，電控箱及液壓泵站外殼為鋁合金硬質陽極氧化+油漆處理，常用于深海中。

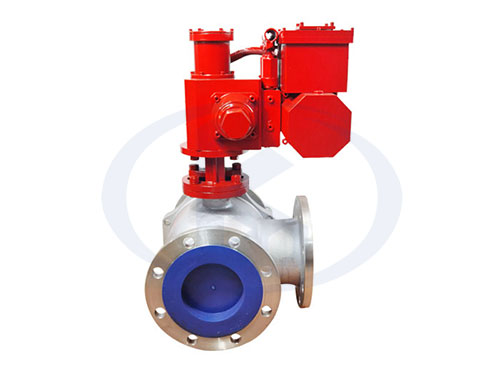

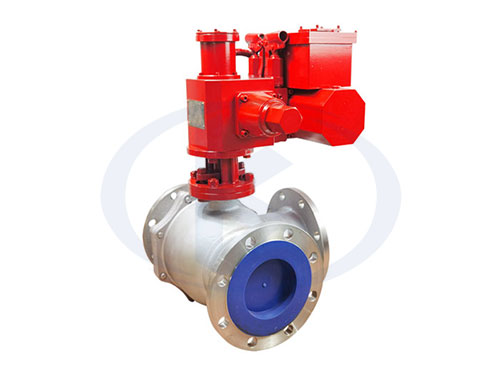

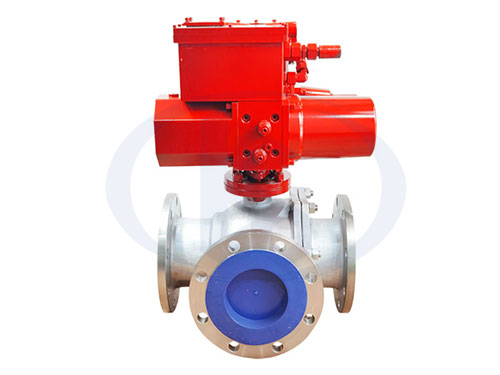

【產品展示】

【技術方案】

1、集成一體化設計，自帶電液動力源、執行器和電控箱，體積小無需外接液壓管路，僅通過電纜即可控制閥門開度；
2、模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求；
3、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況；
4、采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低；
5、液壓動力傳輸，輸出力矩大，傳遞效率高，可過力矩保護；
6、就地控制和遠程控制；
7、多種電制和電源可選，寬環境溫度適應范圍；
8、全開、全關和閥位狀態反饋功能；
9、停止運行時鎖定原位，失電時鎖定原位。

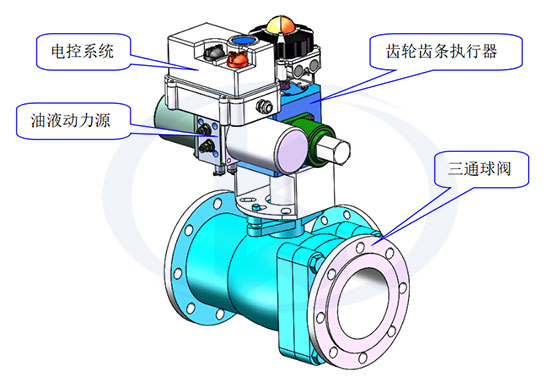

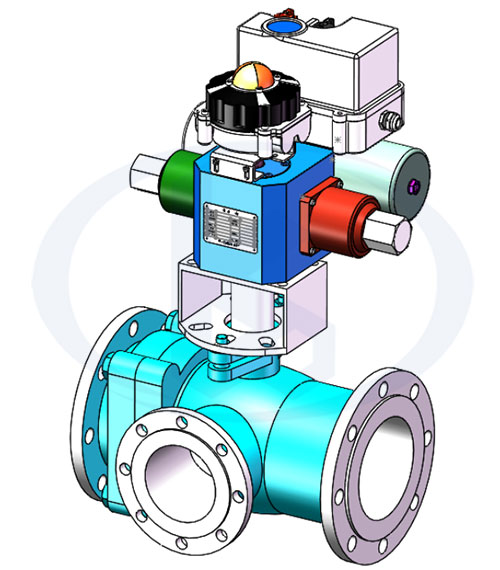

智能型電液動三通球閥結構示意圖各部分組成示意圖

【使用工況】

1、浸沒于海水中，水下可達30米；
2、三通球閥，DN150通徑，壓力1.6MPa；
3、數量8臺，智能型，可4-20mA信號控制閥門開度。

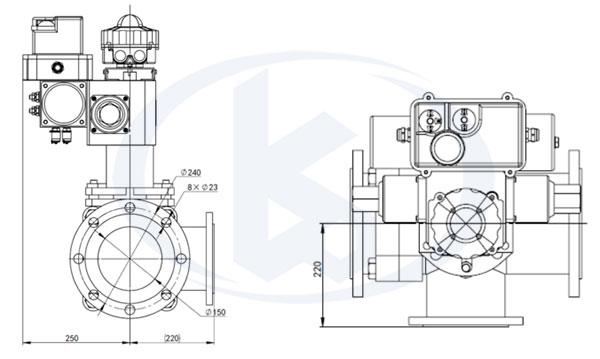

【外形尺寸】

注：本尺寸為參考外形尺寸，后續本公司會提供正式圖紙雙方簽字確認。

mm	in	PN16 配置	ΦD1	φD2	φD3	φD4	N	φD5	L	L1	L2	H1	H2	B1	B2
DN15	1/2”	FDQ-40	90	60	35	15	4	19	108	12	290	48	110	75	54
DN20	3/4”		100	70	43	20			117	13		53			59
DN25	1”		110	80	51	25			127	15		64			64
DN32	1 1/4”		115	89	64	32			140	16		72			70
DN40	1 1/2”		125	98	73	40			165	18		77			83
DN50	2”		150	121	92	50			178	20		85			89
DN65	2 1/2”	FDQ-50	180	140	105	65			190	23	350	106	115	88	95
DN80	3”		190	152	127	80			203	24		121			102
DN100	4”		230	191	157	100	8	23	229	24		143			115
DN125	5”	FDQ-63	255	216	186	125			356	24	439	183	152	105	178
DN150	6”		280	241	216	150			394	26		201			197
DN200	8”		345	298	267	200			457	29		252			229

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的深海電液三通球閥產品，歡迎前來咨詢報價。

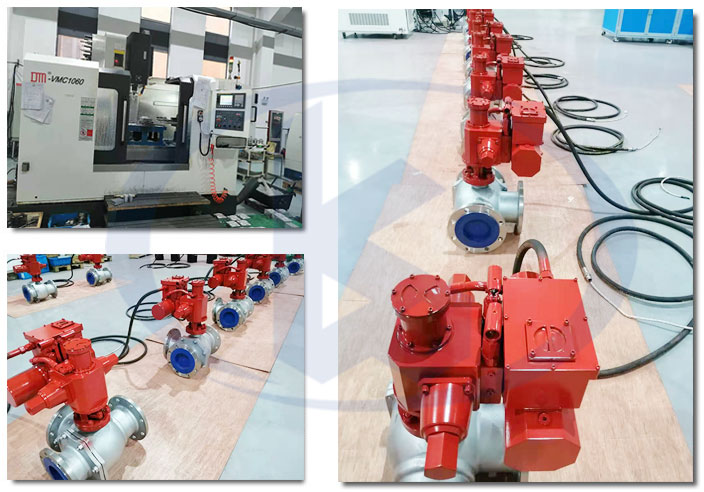

【車間一角】
