氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線，采用直連方式與氣動執行器進行連接，根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥，碟板具有自動對中功能（上下、左右），其密封形式一般多制成密封結構，常見的密封材料為橡膠、聚四氟乙烯等。

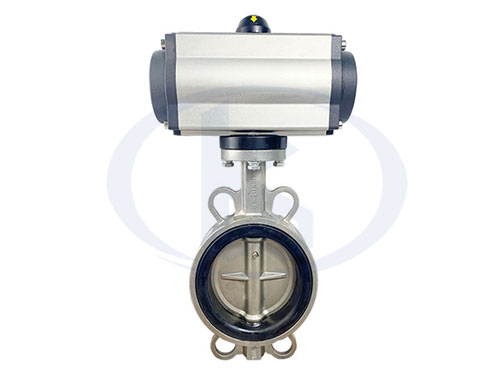

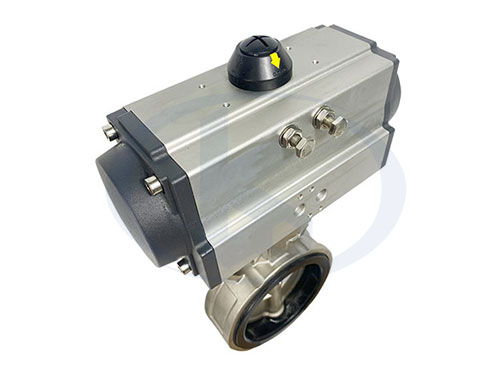

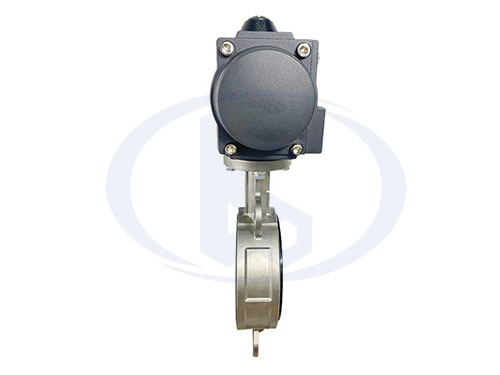

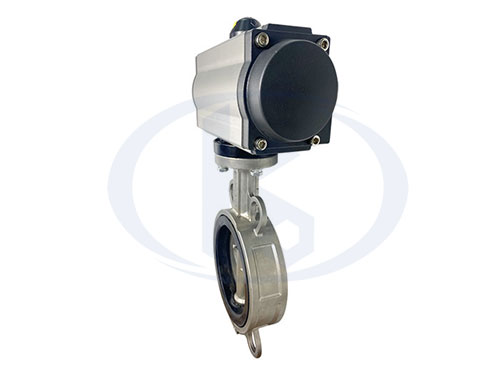

【產品展示】
【性能特點】
氣動中線蝶閥蝶板上下兩端的接觸面比較寬，開關時摩擦力大，扭矩開關也比較大，無論該氣動閥門是否處于打開狀態或關閉狀態，蝶板與閥芯密封面與閥座的下端都處于密封壓縮態，顧有極好的密封性能。
【技術參數】
|
公稱通徑 |
DN50~1200(mm) |
|
公稱壓力 |
PN0.6、1.0、1.6、2.5MPa |
|
連接形式 |
對夾式、法蘭連接 |
|
結構形式 |
中線型結構 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0~90° |
|
泄漏量 |
按GB/T4213-92，為Kv值的10-4，軟密封:零泄漏 |
|
基本誤差 |
帶定位器:小于全行程的±2%% |
|
回差 |
帶定位器:小于全行程的±2%% |
|
配置執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4~20mA控制) |
【應用情況】
氣動中線蝶閥由于結構簡單，無定向密封限制，中心對稱(I型)雙向密封效果一樣，并且流阻較小，開關力矩也小，承壓能力被定位為中低壓，因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求，可現場維修拆卸，并且不用全部拆開閥門就可更換密封圈。
【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的氣動中線蝶閥產品，歡迎前來咨詢報價。

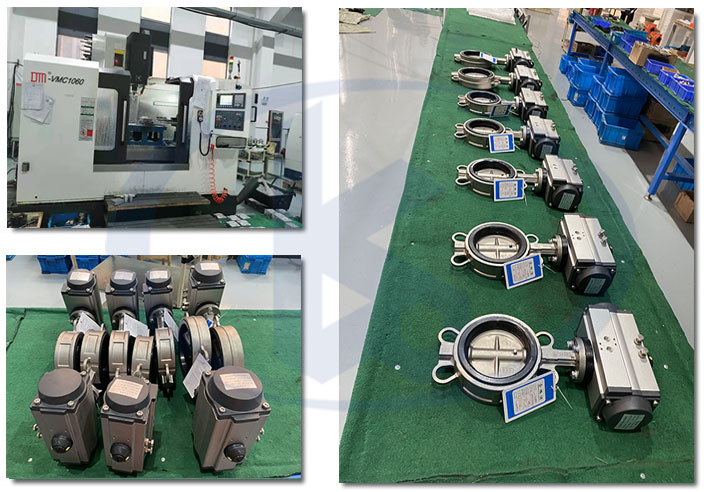

【車間一角】
