FDQ系列液動執行器為90度角行程類型，雙作用油缸齒條推動齒輪擺動。FDQ系列液動執行器由手動驅動裝置，液動執行器，閥門限位器組成。

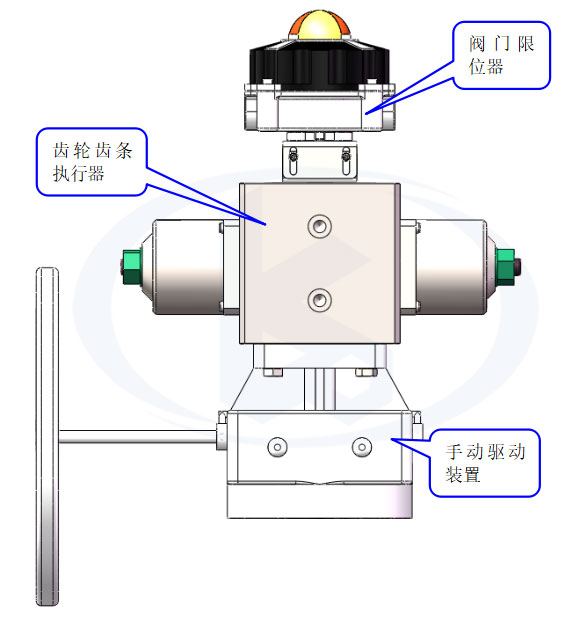

圖1 FDQ系列液動執行器

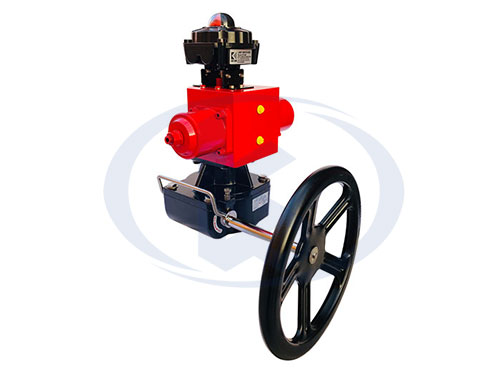

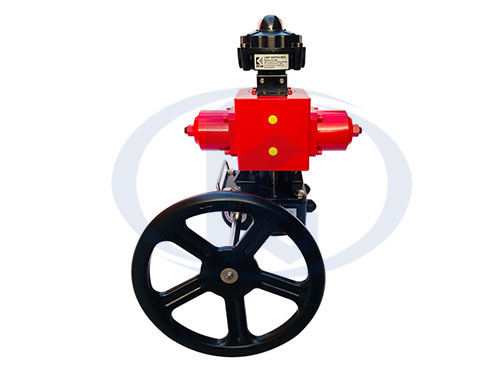

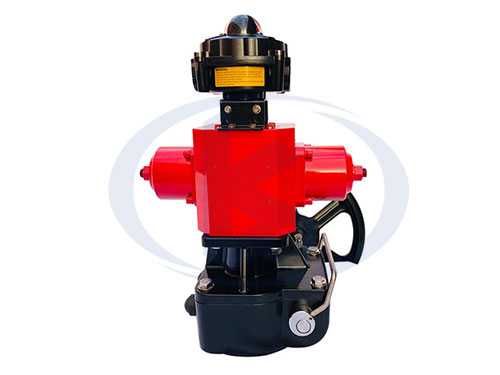

【產品展示】

【技術參數】

表1 FDQ液動執行器參數表

型號		FDQ63-1000NM
1	產品類型	液動執行器
2	上限扭矩	1250 N.M（@13.5MPa）
3	行程角度	0~90°
4	活塞直徑	63mm
5	活塞行程	47.1 mm
6	工作腔容積	147ml
7	輸出信號類型	閥門全開全關指示，無源干接點，3A，2路SPDT微動開關；4-20mA信號反饋
8	電氣接口	2個3/4”NPTF
9	限位開關防爆等級	Ex(ia)ⅡCT4
10	限位防護等級	IP67
11	手動裝置	帶機械手動裝置

【安裝使用】

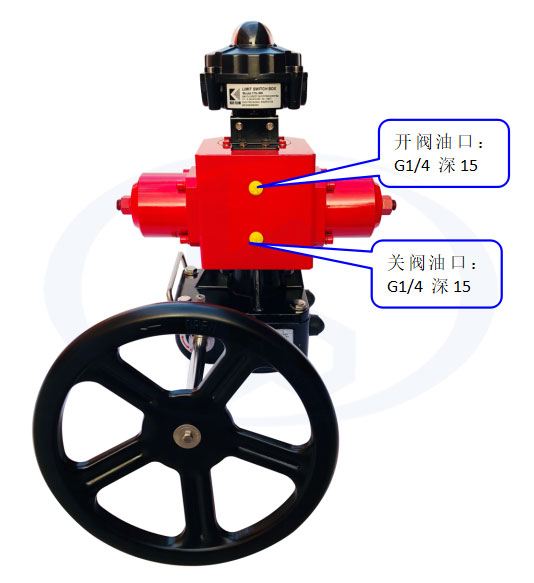

圖2 液動執行器液壓接口圖

開閥時，壓力油通過上側的油口，進入齒輪齒條執行器的左側，推動齒條活塞向右側移動，帶動齒輪做逆時針旋轉（從頂部看），閥門打開；

關閥時，壓力油通過下側的油口，進入齒輪齒條執行器的右側，推動齒條活塞向左移動，帶動齒輪座順時針旋轉（從頂部看），閥門關閉。

【手動裝置】

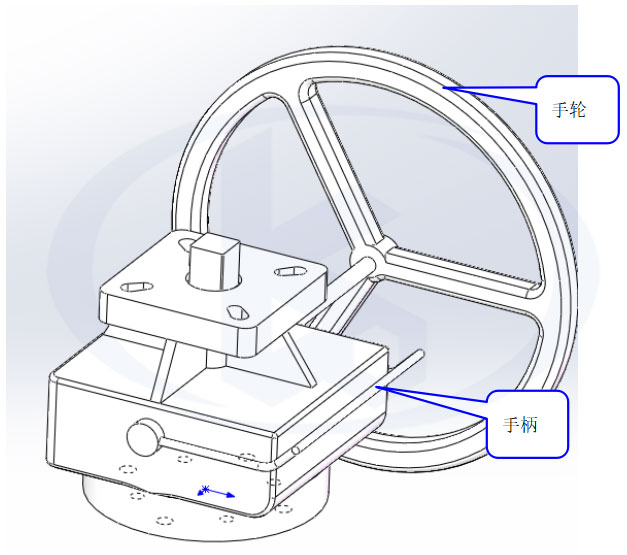

圖3 液動執行器手動裝置圖

本執行器附帶手動裝置，使用時，向上拉起手柄，轉動手輪，即可實現開閥和關閥。

【閥門限位器】

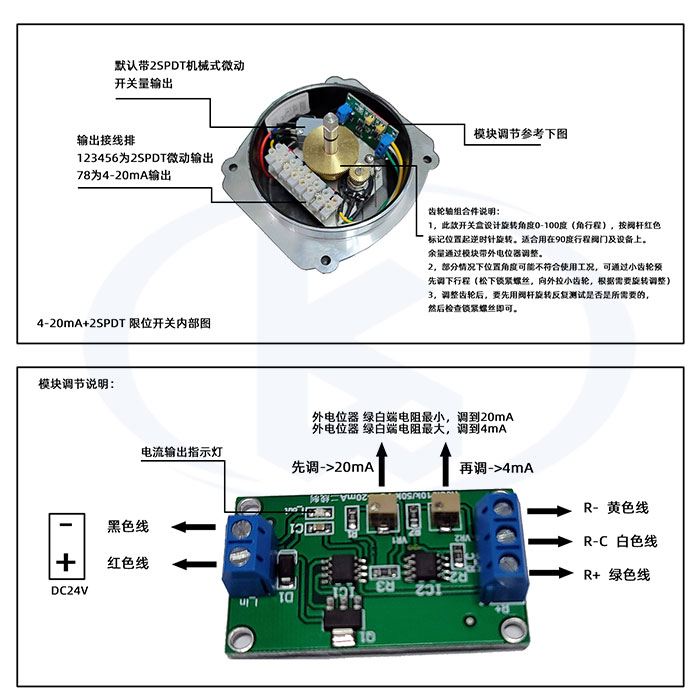

閥門限位器反饋桿和執行器齒輪實現同軸連接，反饋桿上帶有齒輪，齒輪帶動電位器（可變電阻），然后模塊根據電阻阻值變化來轉成可變電流輸出（模塊采用二線制4-20mA），默認帶2組SPDT單刀雙擲機械式微動開關，默認位置90度方向，可調，為開關型信號反饋。

調節說明如下：

【常見故障及排除】

序號	故障現象	可能故障原因	排除方法
1	執行器不能動作	檢查開閥油口和關閥油口是否連接錯誤	按照說明書正確的方法進行連接
2	反饋信號不正確	閥門限位器內部信號調節異常	按照限位器的信號調節說明，重新設定閥門的開位和關位
