螺旋擺動缸電液執行器是采用螺旋擺動缸，為江蘇布魯克FDS3系列智能型電液執行器，能實現自動回轉功能，自帶超負荷安全保護，可在現場/遠程進行閥門開、關操作，可選擇調節型以及開關型控制模式，現場帶閥門開度顯示以及全開全關位置指示，故障報警指示等功能。

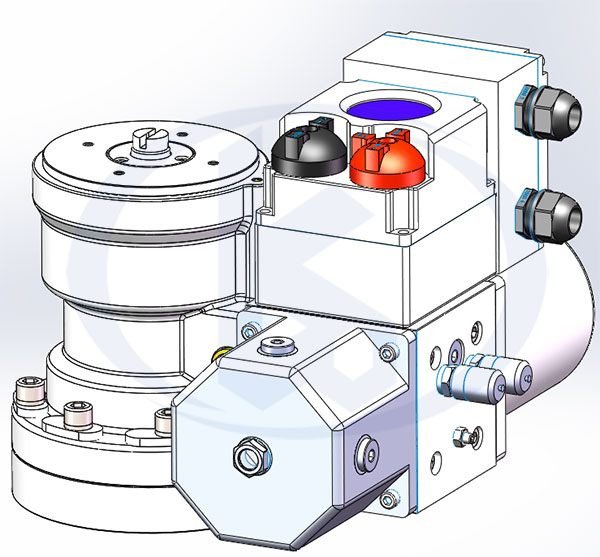

FDS3系列智能型電液執行器三維外形示意圖

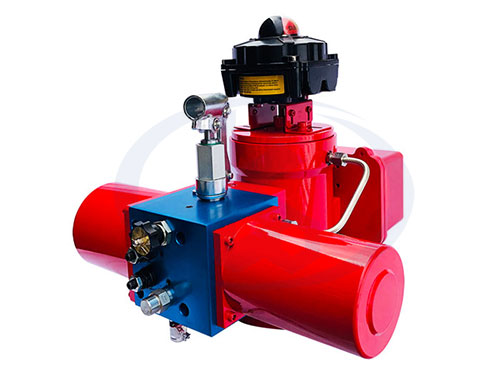

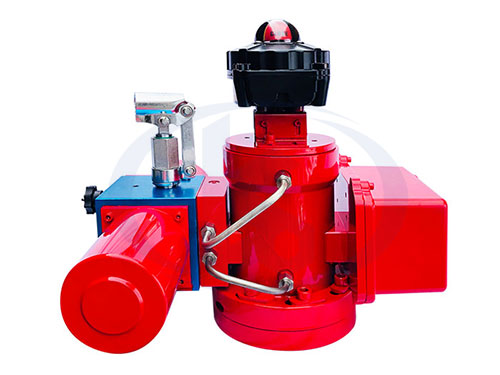

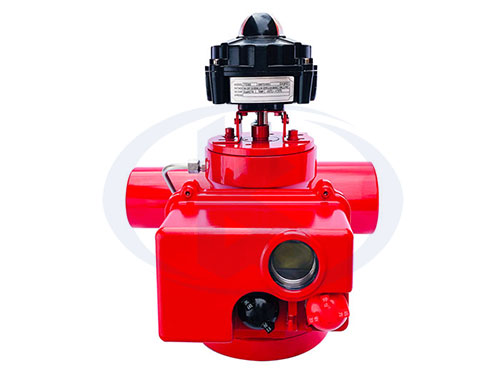

【產品展示】

【設備特點】

● 集成一體化設計，自帶電液動力源、執行器和電控箱，體積小，無需外接液壓管路；

● 模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求

● 靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況

● 采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低

● 液壓動力傳輸，輸出力矩大，傳遞效率高，可過力矩保護

● 就地控制和遠程控制

● 多種電制和電源可選，寬環境溫度適應范圍

● 全開、全關和閥位狀態反饋功能

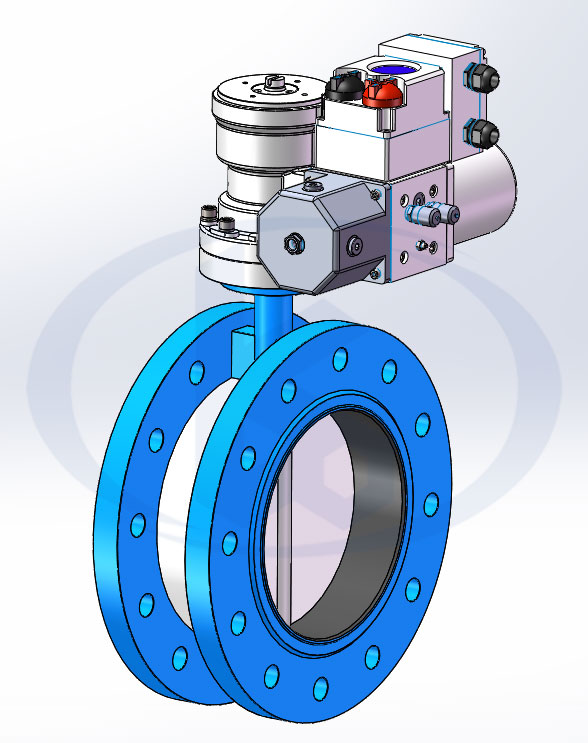

FDS3系列智能型電液執行器和法蘭蝶閥示意圖

【技術參數】

型號		FDS3系列
1	產品類型	智能型角行程電液執行器
2	工作扭矩	125N.M~16000N.M
3	行程角度	0~90°
4	啟閉時間	2S~70S
5	防護等級	IP56/IP67
6	動作類型	開關型/調節型
7	電機功率	350W~750W
8	電機電制	220VAC，50Hz（或380V AC 50Hz，或其它）
9	電機轉速	2800 r/rev
10	油泵排量	0.27cc/rev~0.88cc/rev
11	油泵額定壓力	13.5MPa
12	油泵上限壓力	16MPa
13	油泵輸出流量	0.6L/min~2.4L/min（@13.5MPa）
14	執行器工作腔容積	26ml~1800ml

【供貨范圍】

序	名稱	型號	主要參數	備注
1	智能型電液執行器	FDS3/135Q09/90J500/65151	扭矩：500N.M 行程時間：7S 壓力：13.5MPa 流量：0.9L/min	配DN200蝶閥
2		FDS3/135Q09/90J1000/65152	扭矩：1000N.M 行程時間：14S 壓力：13.5MPa 流量：0.9L/min	配DN250蝶閥
3		FDS3/135Q11/90J2000/65153	扭矩：2000N.M 行程時間：22S 壓力：13.5MPa 流量：1.1L/min	配DN300和DN350蝶閥

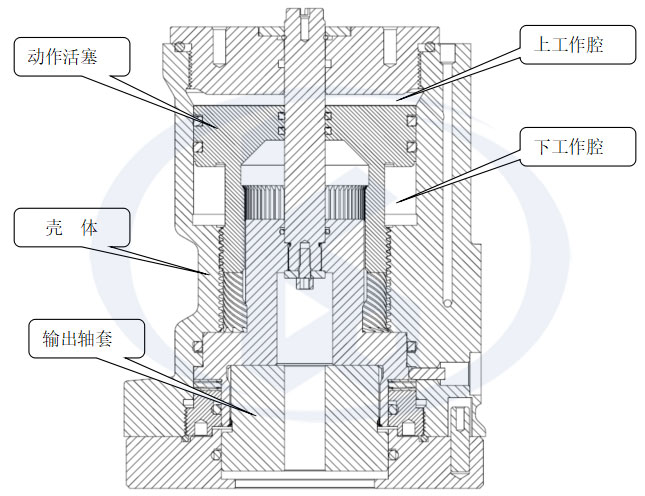

【設備組成】

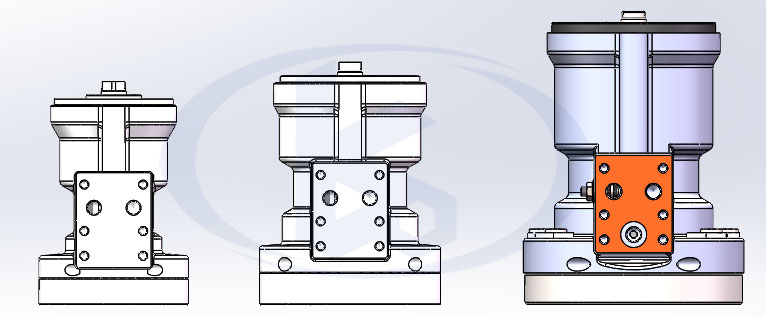

500N.M/1000 N.M /2000 N.M螺旋擺動缸

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的螺旋擺動缸電液執行器產品，歡迎前來咨詢報價。
